新年快樂~今年第一天就從改東西開始

01_01

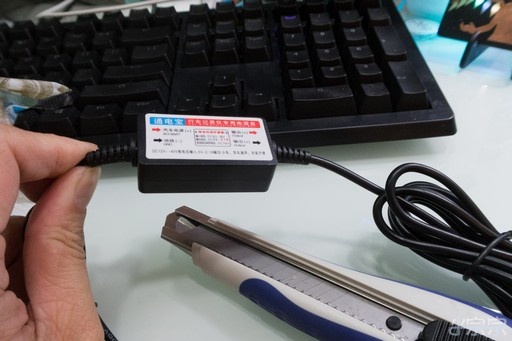

朋友有一個DC-DC降壓回路,用在機車上的,所以是12~24V輸入轉5V輸出.原本接頭是MicroUSB,用轉接頭轉接成iPhone的頭後卻不能充電,量了輸出電壓後懷疑電壓太高,因為輸出電壓是5.5V.
所以小宗宗就想說拿來改一下輸出電壓看看.

01_02

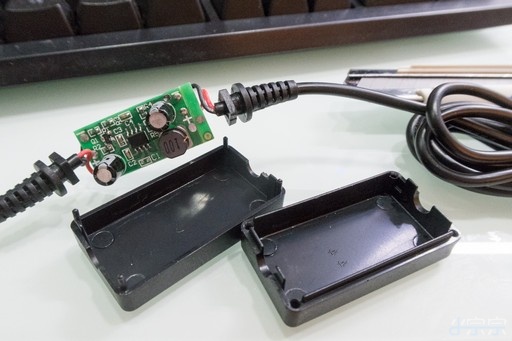

本來以為盒子有防水,沒想到刀片一切進去盒子就直接打開了

01_03
IC沒型號,有點麻煩,因為這樣不知道電壓公式是什麼

01_04

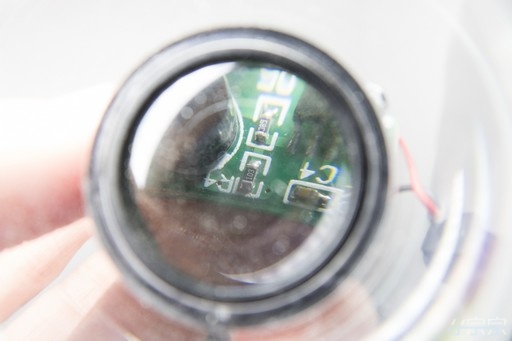

DC-DC降壓電路大概都長一樣,這兩個是調輸出電壓的電阻.

01_05

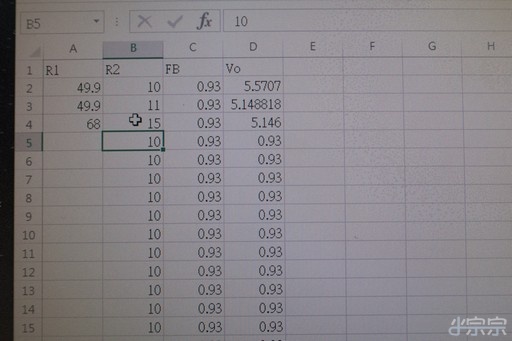

逆向工程一下,用Excel算一下輸出5V電阻要用多少.

01_06

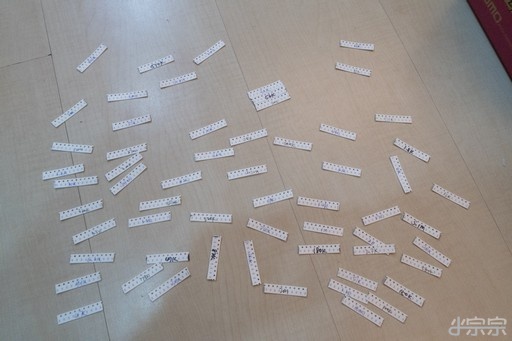

從零件櫃找對應的電阻.最後用68k跟15k去配對

01_07

01_08

01_09

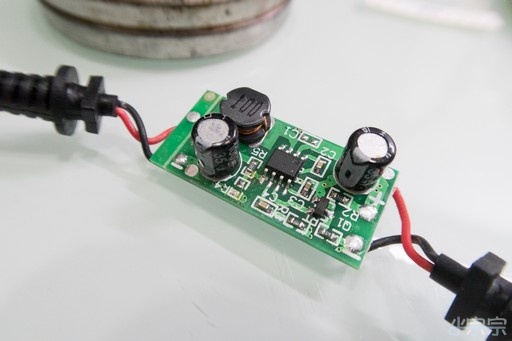

一秒改好,不過還是不能充,看來是D+ D-沒有加上識別電壓的關係. 這有點太複雜,決定放棄.
參考

01_10
接著是把送的口紅型行動電源換裡面的電蕊. 換成最大容量的Panasonic NCR18650B 3400mAh.

01_11

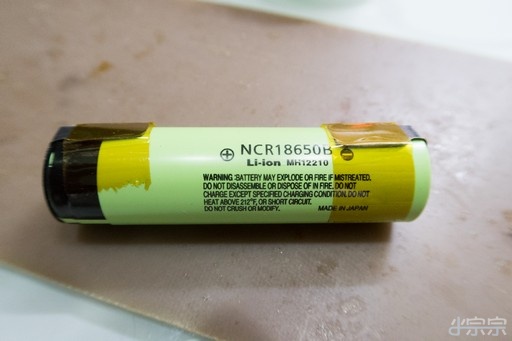

網路拍賣買的有打鎳片的版本,不然線焊不上去電池接點.

01_12

01_13

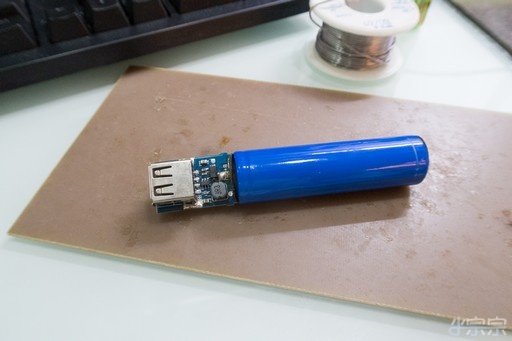

拆~

01_14

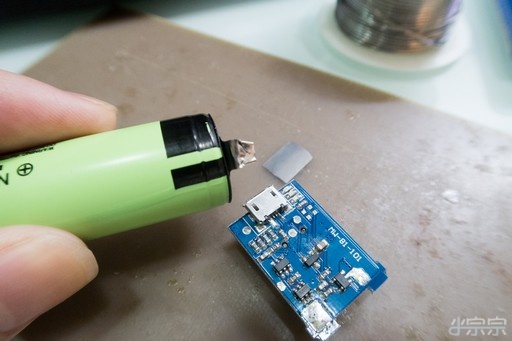

解焊掉舊的電池換上新的18650電池

01_15

01_16

01_17

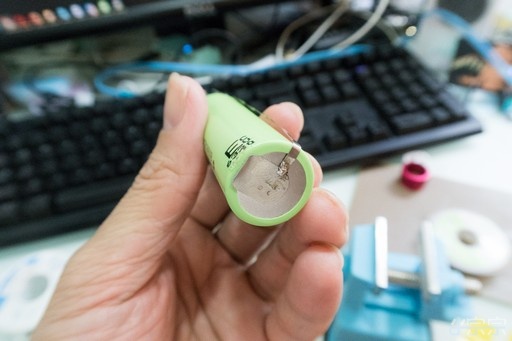

負極的比較難處理,要把原本的鋁片拆下來焊到新的電池

01_18

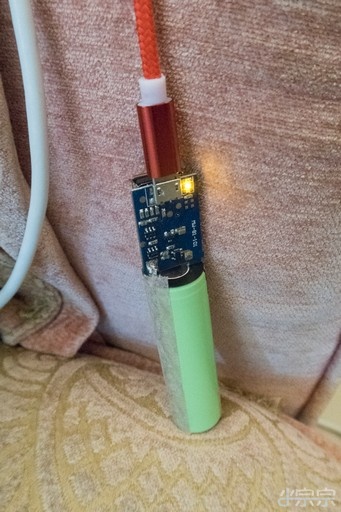

測試OK~ 馬上變高級的行動電源.
