2018-10-06 拆投影機

2018/10/06 星期六 By 小宗宗

下午去逛一下光華,晚上拆個投影機

06_01

06_02

06_03
逛了一下三創,發現有新的女僕咖啡店快要開了,不過要明年一月才開幕,好像有點久呢~
KIRA BASE

06_04

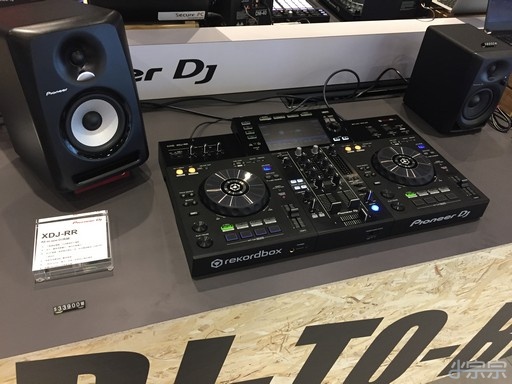

順路晃一下Pioneer DJ的攤位, 新的XDJ-RR有展示機了.
入門款可以直接接USB的獨立控制器,意外的比DDJ-SX3還便宜的說!

06_05
午餐時間~ 這家的鍋貼很好吃!

06_07

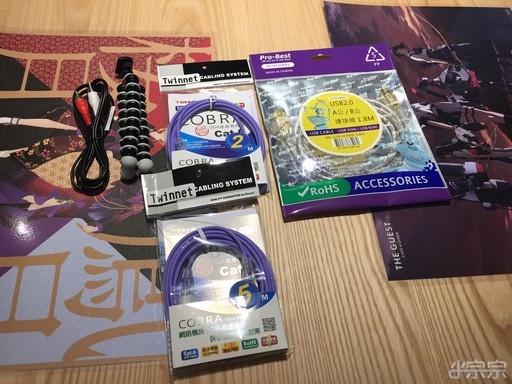

買了一些線材,小宗宗是大戶! 會員點數直接扣掉NT$260!

06_08

06_10

06_11

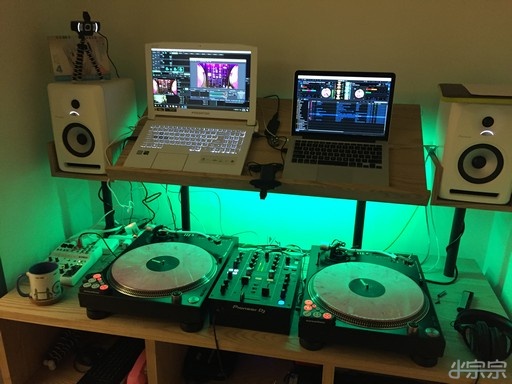

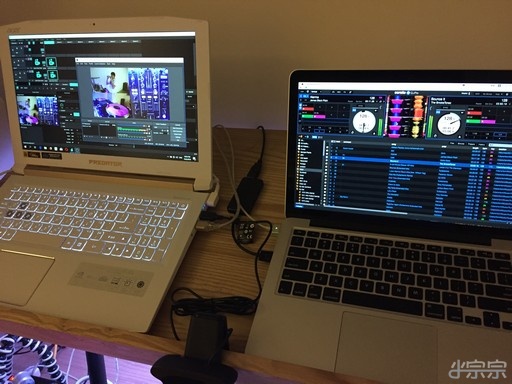

用新筆電試了一下實況,3台webcam實況DJ感覺很炫!

06_09
今天還進了一箱面膜,特價爆買XD

06_12

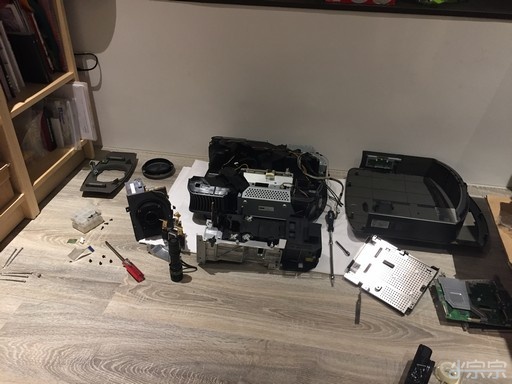

最後深夜來拆個投影機 (終於進入正題XD)

IMG_9907s
有維修手冊好拆很多

IMG_9912s

IMG_9914s
不過有遇到一顆螺絲扭不出來,因為原本嵌在塑膠殼的螺母崩掉咬死在螺絲上,用鉗子夾半天都不為所動,最後用萬能的WD40噴一下竟然就扭開了!!

IMG_9920s
裡面線很多,要慢慢拔

IMG_9923s
燈泡的電源,是高壓線

IMG_9927s
然後遇到螺絲起子不夠長XD 只好用兩組工具組合成這個奇妙的超長起子XD

IMG_9929s
光學模組拆出來了~

IMG_9931s
拆掉光學模組後幾乎只剩下空箱~~~

IMG_9937s

IMG_9939s
控制電路. 用兩顆SONY CXA7009R去驅動一個單色的LCD

IMG_9940s
SDRAM

IMG_9941s
再往後維修手冊就沒寫了.可能這模組壞了只能整顆換掉.

IMG_9947s

IMG_9949s

IMG_9952s

IMG_9953s
光學模組,LCoS的投影機主要是把白光燈泡分色成RGB三色後再分別用3個LCD去顯示不同顏色的影像,最後再合成單一畫面後輸出到螢幕.
有興趣可以參考這篇

IMG_9958s

IMG_9959s
因為故障的症狀是紅色出不來,所以懷疑是R的LCoS板故障.所以小宗宗就把其中兩個顏色對調試試看.

IMG_9960s

IMG_9963s

IMG_9964s
把R跟G的LCoS對調後上電測試

IMG_9966s
畫面變成了G不見了,所以看來真的是R的LCoS板故障,可以去網路上買料來換看看了.

IMG_9968s
不過遇到一個問題是裝回去三個顏色就對不準了,看來校正會是另一個大問題.

等更換的零件到了再來想辦法吧~
