原本小宗宗有手焊了一個4key的MIDI控制器 (不是照片那個), 不過那個開關用久很容易接觸不良.

三款不同的MCU模組, 左到右
ATtiny85, Adafruit Trinket M0, RP2040-Zero
ATtiny85非常的慢, 是用古老的8位元MCU
RP2040-Zero是雙核心ARM Cortex M0+ 飛快, 是這次打算使用的MCU.
不過這兩個價錢差不多, 科技進步了.

這次有很認真的洗專用的PCB電路板, 不像之前是用洞洞板手焊的. 這次採用鍵盤的Cherry茶軸, 所以耐用度絕對沒問題.

等PCB洗回來前先把程式寫好.

Gerber out後大概一週左右就會收到PCB板了, 這次洗化金, 所以接點都亮亮的.

忘記把背面的接點遮掉, 只好用膠帶自己遮一下XD

最後成品長這樣.

除了Serato DJ Pro可以用以外, Resolume VJ軟體也可以使用.

所有照片

這一版同時加入了下面這三款古董Pioneer DJ Mixer的支援.

Pioneer DJ DJM-250MK2 (2017年推出)
Pioneer DJ DJM-750MK2 (2017年推出)
Pioneer DJ DJM-450 (2016年推出)

不過這三款都不是Hardware unlock, 需要付費版的Serato DJ Pro才能使用.
為什麼當時網路上並沒有太多報導, 小宗宗猜測應該是這三款Mixer已經幾乎買不到新品, 所以就算Serato DJ Pro開始支援也不會影響到目前使用者.

例如小宗宗目前是使用DJM-450搭配Reloop FLUX, 所以基本上DJM-450有沒有直接支援Serato DJ Pro並不會影響到目前的使用. 因為當年會買DJM-450會搭Serato DJ Pro的用戶早已經有配套作法.

不過實測起來似乎有時候筆電CPU使用率過高時會遇到斷音的問題. 所以暫時沒有打算換過去.

另外值得一提的是這個功能並不需要DJM-450韌體更新, 只要更新到最新版的Serato DJ Pro就可以支援了. 下面提到的韌體更新是為了解DJM-450另一個問題.

另外順便更新了DJM-450的韌體到1.08版. Release note

唱盤錄音其實蠻麻煩的, 不過DJM-450有特異功能可以透過USB接上iPhone進行數位錄音, 小宗宗Mixcloud上用唱盤放的Set都是透過這個方法錄製的, 錄音檔是數位錄音的wav檔案聲音乾淨很多.

不過去年底有人回報說iPhone更新到新版的iOS錄出來的聲音會忽快忽慢整個錄音檔完全不能用.
過了半年官方才把它修好, 解法要透過更新Mixer的韌體和下載新版手機端DJM-REC的app才能修復.
半年才修好這效率真的有點低. 好險小宗宗手機不常更新iOS所以沒有受到影響.

有支援USB錄音的Mixer機種 (例如900NXS2等等) 都有新版韌體釋出, 有用到這個數位錄音功能的記得更新一下.

MWM Phase 是唱盤DJ用來取代傳統唱針的小周邊, 可以參考小宗宗先前寫的
2021-05-07 DVS系統介紹, MWM Phase開箱

當年會買Phase的原因是他在2021-04變成Serato DJ軟體官方支援的周邊所以原本要用串接方式連接唱盤與Mixer (共8條RCA線) 也改成只要接一條USB到筆電就可以使用了.
雖然Phase 2019年就推出了, 但一直到2021年有Serato DJ背書加上簡化的接線方式才吸引小宗宗買來使用.

Phase原本也可以透過RCA串接的方式支援Rekordbox, 在Phase支援Serato DJ HID模式後經過了五年終於也可以支援Rekordbox HID模式了. 所以也可以跟Serato DJ一樣接一條USB就可以使用.

實測了一下真的可以用, 而且Rekordbox還可以動態選擇各Deck要連動Phase A還是B控制器. 比Serato DJ更具彈性.

不過為什麼Phase過了這麼多年才支援Rekordbox HID呢? 可能是因為把DVS (數位黑膠系統) 發揚光大的是Serato DJ, 大部分使用唱盤的DJ還是使用Serato DJ軟體為主. 不過隨著時間推演目前Rekordbox市佔率越來越高, 也許是這原因才會讓雙方合作吧?

超亮!

這次走DIY路線, 所以部件都是個別下單買的. 之前用WS2812B的LED燈是5V的不太給力.
這次改用WS2815, 改走12V, 電壓比較高, 燈條末端壓降小, 同功率下電流也低一點. 不過缺點是不能用一般USB充電頭要加買12V的專用電源給他.

SP107E 藍芽app控制器 NT$460
MW 明緯 NGE65U12-P1J 12V4.88A 電源 NT$546
WS2815燈條 144燈1米 NT$550
全部加起來超過NT$1500, 比較亮好像也是合情合理.

這個控制器可以透過手機下載特定的app後就可透過app用藍芽控制你的LED燈顏色.

因為怕LED燈電源電流過大, 所以LED燈的電是直接接去電源.

超亮.

結果實測電流滿載也才1.5A而已.

把舊的燈條拆下來換上新的燈條. 舊的燈條只能整條單一顏色顯示, 新的WS2815是可定址的RGB LED燈, 所以可以指定每一顆顯示的顏色做出幻彩的燈效.

控制器可以用藍芽控制, 所以直接塞到桌子裡面比較不佔空間.

新的真的亮蠻多的. 第二張照片反光可以看到LED燈珠數目比第一個多很多.

舊的用了好一陣子, 功成身退.

電競風DJ台 (這個是測試的時候拍的, LED還沒固定好)

所有照片

中午吃石頭火鍋, 還蠻好吃的!

前幾天意外發現鞋墊破了一個洞, 大概是去日本操太兇把它走穿了, 隨便去美妝店買個鞋墊替換一下.

然後最近發現之前做的GPS軌跡紀錄器常常用到一半會有斷電的跡象, 原本以為是電池老化跳電, 不過換了新電池在家測試都OK, 但背出去外面使用還是一樣有斷電問題, 所以懷疑是開關接觸不良.
今天就來把開關換掉, 順便把濾波電容也換大一點的.

升壓電路加了一個0.1uF的電容, 然後把原本220uF的固態濾波電容換到330uF的.

Ripple電壓有變更小一點. 再測試看看.

朋友今天在一個Bar放歌, 原本沒有要來的, 後來另一位朋友糾團問要不要來, 就來看看了.
今天是J-pop主題.

這個Bar在地下室, 一開始沒很多人, 不過後來慢慢人有變多一些, 氣氛挺好的, 待到一點才回去.

第一天人蠻多的, 一館一樓走廊滿滿的人.

一般消費者建議先從一館四樓開始參觀. 這邊比較多一般消費者買得到的產品.

ROG的攤位幾乎每年都在一館四樓中央的位置. 人潮通常也非常多.

今年比較有趣的是這台ROG跟小島工作室合作推出的 ROG Flow Z13-KJP 電競平板電腦, 外型蠻不錯的.

每年都有看起來會飛的無線Router

技嘉AORUS的虛擬偶像雕妹, 還有推出雕妹的特仕版主機板跟顯卡.

ASUS Ceraluminum (高科技陶瓷鋁合金) 是新推出的材質, 摸起來觸感很獨特, 重點是不會沾染指紋加上陶瓷耐磨的特性用在筆電上還蠻適合的.

沒想到ASUS有跟GoPro合作, 不過近期GoPro財務狀況不太好. 新機種完全被大陸廠壓制. 未來堪慮.
Yahoo!股市新聞: 記憶體價格失控又一受害者 GoPro首度示警無法持續經營

做成跟螢幕一樣的電腦. 只要找到一個可以放得下螢幕的地方插電就可以開機使用, 蠻方便的設計.

NVIDIA最近主打的RTX Spark處理器. 不過似乎只有靜態展示.
這顆是Arm based的處理器主要用在跑AI的應用. 一般人拿這來當server跑AI會遇到的問題可能會是open source的AI目前都還是沒有付費的ChatGPT或是Claude強大. 所以自架Server跑AI感覺需要克服的問題還是不少. 這款產品可能是比較偏向研究機構使用.

發表會的時候老黃有展示用RTX Spark跑當下的Forza Horizon 6和007, 不過這台拿來打電動有點不太合適, 一方面是價位很高, 另一個問題是Arm based的CPU可能還是有點相容性問題. 不如買一台純正的Windows電競筆電打電動會讓事情簡單很多.

有越來越多廠商願意與二次元元素結合推出商品, 挺好的.

舞台時間還有高速婆婆現身舞台

宏碁1981年推出的小教授電腦.
不過裡面展出的電腦看起來像是一代的Micro-Professor MPF-I, 二代應該是有外殼的.

他們其實也有出家電喔

蠻小台的4k雷射光源投影機. Acer HL6820GTV

台達電人多到擠不進去, 基本上和去年差不多, 大多是機櫃相關的產品.

什麼都有做的ODM大廠 和碩科技, 有展出他們的機器狗

微星展出梵谷特仕版的筆電.

暴力熊, 他們的散熱產品蠻有名的.

大陸的客製化鍵盤真的很神, 各種規格任君挑選價格又很實惠. 直接侵蝕老牌的Cherry等鍵盤大廠的市場.

很少遇到Computex這麼多人的. 近幾年AI市場蓬勃, 幾乎每一攤多少都跟AI有點關係.

zalman是韓國的散熱品牌, 現在散熱器很多都會搭配小型的顯示幕可以顯示一些溫度資訊.

香港的INNO3D (映眾) 顯卡, 台灣能見度比較低一點. 不過價位相對實惠

超級寬的螢幕, 應該比較會用在商業用途比較多 (也可能是戰力展示用).
台灣一般家裡能有這樣空間可以來擺這樣大的螢幕可能有點困難.

海外的熱銷品牌常常都不太熟悉. 賣很好通常都是性價比很高的產品.

電腦裡面很多接頭都是molex的, 旁邊的元山科技應該是做散熱相關的, 他們也有出家電.

RISC-V的處理器不太常見, 以前印象中有用過一兩顆這種架構的SoC, 現在大多還是x86跟ARM的天下為主.

一館四樓永遠都很多人

人超多應該是黃仁勳來踩點.

曜越TT 也是主要以散熱產品為主.

ELSA早年也有出過消費級的顯卡. 後來德國總公司破產沒了. 台灣的艾爾莎後來也沒出顯卡了.
展出的攤位推測是日本艾爾莎.

可以看看這個影片介紹.

組好電腦後常常會跑的 OCCT 燒機軟體也有攤位

嘉實多也有攤位, 不過並不是賣機油而是賣AI機櫃的浸入式冷卻液

AI無所不在

framework 模組化的筆記型電腦. 可以自選許多規格打造出客製化的筆電.

USB今年邁入第30年. 想當年在USB發明前連接周邊的介面又慢又複雜. USB真的是劃時代的發明.

等黃仁勳離開再來鴻海看看. 主要展出是以醫療照顧的AI相關機器人為主.

接著來一樓看看.

MW明緯 是知名的電源供應器大廠. 最常見的應該是LED驅動器.

技嘉攤位人超多, 看來又是遇到黃仁勳踩點.

馬牌不只有出輪胎, 資料中心裡面的水冷軟管也是他們做的.

一樓也有微星的攤位, 不過這邊比較偏向工業應用的產品.

光寶主要展出的也是機櫃相關的產品.

IT設備部屬的公司, 覺得他的機房模型做得好棒.

技嘉這個應該是浸入式機櫃, 旁邊有冷卻液的冷卻系統.
官方網頁

圓剛的看板娘很可愛.

今年展出大多與AI有關連.

DIY玩家買零件的網站之一

還是遇到了黃仁勳, 人超級多, 小宗宗只是想要走去對面逛攤. 然後旁邊的日本人拿出護照想找他簽名XD

滑鼠微動開關

接著來二館. 二館一樓門口一樣是亮綠色機櫃的戰力展示.

先來四樓看看, 這邊蠻多海外國家的攤位.

好像是老闆親自解說投影片.

台灣也是有不少人在Open Source這塊用心耕耘

四樓政府攤位也蠻多的, 基隆這個攤位不知道在烤什麼超香的.

這攤閃亮亮的, 但其實是政府的攤位, 而且還跟小宗宗說英文推銷XD

眼圖

一鍵銷毀的USB隨身碟.

還有影片介紹, 有點好奇它在沒有插USB的情況下如何存電進行物理破壞.

一開始沒發現那個鍵盤下面其實是第二螢幕, 有點厲害!

彩色的電子紙

這個裸視3D螢幕會追蹤你的眼睛位置, 生成3D畫面, 感覺應該只能一人使用, 靠太遠或太近也不行.
不過小宗宗覺得看太久會頭暈.

海韻, PSU大廠. 原來現在 80PLUS 最高等級已經進化到紅寶石等級了.

聯力的機殼蠻有名的, 這個配色蠻好看的.

神達集團的神雲科技(MiTAC Computing Technology)主推液冷機櫃, 旁邊有擺思樂冰機有跟到參展主題, 挺有意思的.

華擎ASRock 的攤位佔地超大, 民用跟企業級機櫃都有. 他們的太極系列金色白底字體配色蠻喜歡的.

Shuttle 以前就主攻準系統這塊市場, 早年電腦機殼都蠻大的, 如果要找小台的電腦就會找到他們這家出的產品.

英業達展出不少工業用的機器人.

以前用過他們家的IC, 價格很具競爭力.

OCPC 這家的產品配色看起來好高級!

日本區攤位展出的 駕艙機車 Lean3

一樓門口的NV機櫃系統, 完全是火力展示. 機櫃是科技產業智慧的結晶.

副總統也有來參觀

二館一樓區, CTX中強, 以前CRT螢幕時代就有這個品牌了. 不過原本台灣的CTX團隊已破產目前轉由廣東廠商接手營運.

一樓比較多電腦周邊, 喬思伯的木質機殼相當有名.

很多市售的入門款無線HDMI傳輸就是這家的產品.

快被大陸廠打趴的Cherry鍵盤, 想當年青、茶、紅、黑四軸稱霸機械鍵盤大半市場, 現在可能已經有人連Cherry都不認得了.

Valkyrie (瓦爾基里，簡稱VK) 這家機殼和散熱器蠻有名的, 這家攤位顧攤的全都是洋人, 一開始還以為是歐洲來的產品. 查了一下其實是大陸的品牌.

darkFlash大飛, 他們的機殼也蠻有名的.

魔力朋 這個眼鏡挺有意思的, 一開始以為是什麼智慧眼鏡, 結果是無線耳機+普通眼鏡.

安鈦克 (Antec) 以前在美國用過他們的產品, 之前用過他們的靜音機殼還蠻不錯的.
目前機殼也還是用他們家的.

艾芮克i-Rocks x hololive 白上吹雪的聯名產品. 蠻可愛的.

也有看到其他家跟航海王合作的商品.

Bloody 血手幽靈, 其實是雙飛燕旗下的電競品牌.

Scythe鎌刀 電腦散熱器, 小宗宗目前也是用這家的風冷塔散.

知名散熱品牌 貓頭鷹(Noctua) 是源自於奧地利的廠牌, 價位蠻高的.
他的配色很獨特, 所以遠看就知道是他們家的產品.

完全沒料到最後一天會有這麼多人排隊買票入場. 看來大家都對AI產業相當有興趣.

最後用一張跟白上吹雪的合照結束這回合. 這次好多人都跟小宗宗說英文. 明明一臉就不像外國人的臉啊~

所有照片

這種是背面的反射層老化造成中間有一塊黑黑的, 看起來醜但其實不影響功能.

要更換的話要買偏光膜和反射膜, 兩個要一起換掉

鬆掉背面的螺絲很快就可以拆開了, 裡面電路板很小.

先把液晶解焊下來

反光層老化所以可以直接透光.

用去膠水把反光層跟偏光膜都去除掉準備貼上新的.

偏光膜是有角度的, 結果運氣不好是45度

貼完偏光膜的樣子

不知道為什麼反光層用背面反而比較亮, 最後直接反裝

把液晶焊回電路板就完成啦

所有照片

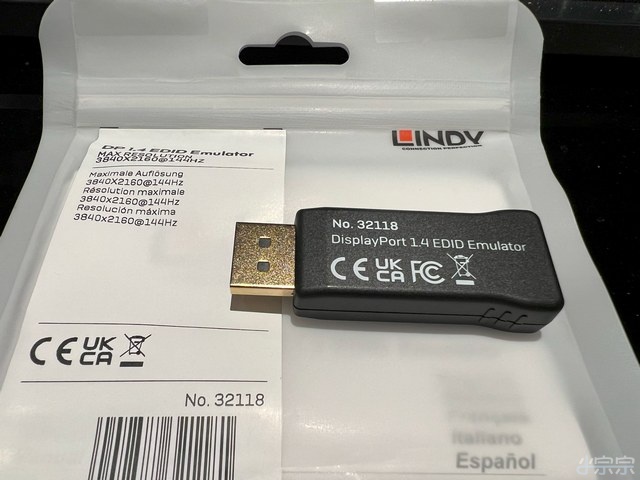

這東西是用在遠端桌面時會用到. 因為遠端桌面連進來時如果螢幕沒開的話連進來會沒有畫面, 因為顯卡沒有偵測到有接螢幕所以就關電了.

一般網路上可以搜尋關鍵字 “誘騙器 模擬器” 就可以找到類似的產品. 不過大部分都是HDMI介面的居多, 而且便宜的大多沒有支援HDCP.

小宗宗其實之前也有買過HDMI版的 2020-07-16 面膜, HDMI EDID模擬器, 但因為小宗宗螢幕其實是接在DP上, 使用HDMI版會變成雙螢幕模式造成有些功能無法啟動.

當時為什麼沒有買DP版的呢, 因為DP版貴蠻多的 (重點! XD) 後來買來接上才發現HDMI+DP雙螢幕鏡像有些功能會打不開, 後來就很少用了.

來說說原理好了, 不然這篇太水~~

螢幕接上顯卡後顯卡會去跟螢幕溝通確認這台螢幕的一些基本資料, 例如廠牌型號, 可以支援那些解析度, 更新率與有什麼其他額外的特異功能 (例如G-Sync, FreeSync…)

HDMI主要是透過EDID去獲得這些資訊, DP的話就比較複雜一點, 除了EDID以外還有DPCD, 所以DP螢幕與顯卡的溝通會比HDMI更複雜一點.

還有一個就是HDCP保護的部分也是需要兩邊不斷的溝通交換資訊.

而這款可學習的模擬器原理就是在一開始跟你的螢幕溝通完後複製一份跟螢幕一樣的EDID與DPCD資訊在模擬器上, 螢幕關掉後模擬器還是能繼續與顯卡溝通, 讓顯卡以為螢幕還在, 這樣顯卡就不會斷電, 遠端桌面連進來才能看到畫面.

因為DP比HDMI多了DPCD的資訊需要處理, 所以DP的可學習式模擬器相較之下會比HDMI來得貴. 因為上面需要額外的電路處理DPCD的東西.

另外通常支援HDCP的模擬器都比較貴, 因為需要額外處理HDCP的資訊.
所以這款全功能版模擬器物有所值.

網路上也有賣不可學習的串接式模擬器, 這種可能會有風險, 通常很大機率會有相容性問題造成螢幕無法正常顯示畫面.

最後用台式牛排結束這回合XD

• 先檢查CPU是否過保固.

去Intel網站輸入你的CPU序號確認, 如果有留下當初的CPU外盒會比較好找到 批號(FPO) 和 序號(ATPO)

Intel網站查詢是否保固內
https://supporttickets.intel.com/s/warrantyinfo?language=zh_TW

如果外盒有留下來的話
Batch#就是FPO
S/N就是ATPO

如果外盒丟掉的話就要拆CPU出來看了
如何識別處理器的部分序號 (部分 ATPO)
https://www.intel.com/content/www/tw/zh/support/articles/000025633/processors.html

打完序號到網站後就會顯示保固資訊, 如果還是保固內就可以按 建立支援要求 開始RMA申請
(這邊拿另一個14代的CPU示範)

• 開始填RMA申請單

要先在Intel註冊一個帳號後登入.

然後選你的CPU型號後按 建立請求

先簡述一下你的問題後按下 檢查答案.
接著網頁會根據你的問題先嘗試在Intel的資料庫裡尋找可能的解答給你參考.

通常不會找到有用的資訊, 直接按 繼續建立申請

這邊基本上第一個要填寫 遭遇到的問題, 情況與其他相關資訊 那欄
如果是縮肛問題, 最好先更新BIOS測一下, 然後把那個已升級至最新的BIOS勾”是”
其他部分也盡量填寫清楚.

這個是小宗宗之前寫的, 進入Windows後常常發生藍底當機畫面, 重點是同系統換一顆CPU就沒問題了.
大概是看到這關鍵敘述後, 後續工程師就沒有再多做詢問確認狀況了. 因為很明顯是CPU有問題.

最下面要填電話號碼, 填完後按下右下的送出申請. 據說如果必要的話可能會有工程師與你聯絡以釐清問題.

• E-mail往返

會收到第一封信大致是寫說他們已經收到你的支援申請.

上面是第一封信

大概隔一兩天會收到第二封信.
可能因為小宗宗的說明寫的很明確, 所以第二封信就直接說明判斷為CPU故障需要回覆相關的個人資訊好幫你打好商業發票與貨運單資料.

上面是第二封信

請務必回覆E-mail裡面的基本資料

回覆後下一封信才會寄出來並附上貨運需要的商業發票與貨運單. 沒回會一直卡在這邊喔.
最好是自行列印比較快, 家裡沒有印表機可以去便利商店印.

後續流程可以參考Intel網頁上的說明
https://www.intel.com.tw/content/www/tw/zh/support/articles/000091658/services/warranty.html

上面是第三封信
信有提到請開始打包你要退回的產品, 並在外盒寫上SWR個案編號, 還要把第三封信列印出來附在包裝內.

再來會收到第四封信

附件有商業發票和快遞單.
記得商業發票pdf檔要手動印三份並簽英文名.
快遞單pdf檔裡面有5頁, 通通印出來就好.

商業發票印出來後在Please Print POD Signature那邊簽英文名字. 三張都要簽.

基本上只要打包CPU本體就可以了, 其他都不用, 紙箱裡緩衝材要填充好.
商業發票和快遞單都不用黏貼或打包到箱子裡, 直接交給收貨員就可以了.

打包好後打第四封信最後面的FedEx電話請FedEx來取件

FedEx 聯絡電話：台灣 0800-075-075
FedEx帳號：xxxxxxxxx

電話要先透過語音輸入E-mail裡面提供的FedEx帳號, 然後會轉人工客服接聽. 所以要在上班時間打才行. 基本上早上打去預約最快下午就會來收了.
電話客服可能會要你填寫出口個人委任書, 不過收貨小哥和小宗宗說這是Intel寄的, 所以不用附沒關係.

收走後過幾天Intel會E-mail通知馬來西亞那邊收到寄送的送修CPU與更換的CPU出貨通知. 中間也可以透過快遞單上的TRK#後面的tracking number在FedEx網頁上追蹤貨物狀態.
https://www.fedex.com/zh-tw/tracking.html (追蹤貨物狀態)

• 收到返修品

返修的CPU入關時會收到FedEx通知要你填委任報關, 如果有安裝 易利委EZ Way app就直接在app裡委任就可以了.
如果沒有的話請依照收到的電話簡訊把身分證正反面與個案委任書傳給簡訊裡指定的E-mail信箱即可

然後就會收到返修的CPU了. 基本上CPU沒得修, 所以會直接寄盒裝CPU給你

三個盒子大合照, 左邊是最早買的首發限定的i9-13900K盒子, 右邊上面是返修回來的CPU, 右下是新買的i9-14900K

返修的是越南製造的, 原本的是在馬來西亞製造. 不過這顆應該就只會留作紀念不會拿來用了. 畢竟已經買了14代的i9-14900K了.

整個流程從送出RMA申請到收到CPU大約10天(含假日), 遇假日基本上馬來西亞哪邊不會投遞. 所以趕時間盡量避開假日. 基本上除了時間成本與快遞單的列印外其他費用都由Intel買單.

如果有追蹤科技相關資訊的應該會注意到之前Intel 13代14代CPU有縮肛的問題, 使用久了CPU就會開始出現不明原因經常性不穩定與當機.

Intel經過一番調查後發現原因是因為主機板沒有照著Intel的規範直接把CPU催到緊繃的1.5V高電壓. 過長時間在緊繃的高電壓下把CPU電壞了. 解法是更新BIOS與microcode抑制最高電壓.

Intel Core 13th and 14th Gen Desktop Instability Root Cause Update
https://community.intel.com/t5/Blogs/Tech-Innovation/Client/Intel-Core-13th-and-14th-Gen-Desktop-Instability-Root-Cause/post/1633239

不過小宗宗都抱持著沒有問題就不隨便更新BIOS的概念, 所以最近發現會當機基本上CPU已經被電壞了, 更新BIOS也為時已晚.

更新BIOS中~

CPU也重裝過了, 記憶體也拔掉兩條, 都沒效果~

跑全速一下下系統會直接卡死

晚上下班就直接殺去光華買一顆腳位相同的14代i9-14900K回來做A-B測試
現在14代i9-14900K好便宜才NT$15300, 之前13代i9-13900K剛出要NT$22000

小小一顆~

之前13代是首發紀念版, 盒子比較大也比較華麗.

腳位完全一樣.

兩顆基本上架構幾乎一樣, 抽換可以直接進系統不需要做任何設定. 換新CPU真的就什麼問題都沒了, 系統超順.

Intel因為這個事件有提供CPU延長保固, 不過小宗宗的CPU基本上還在原始保固期間內, 所以要再找時間走RMA流程維修.
