2019-04-21 修復SONY VPL-VW60投影機(最終回)

2019/04/21 星期日 By 小宗宗

還記得去年九月小宗宗拿到的投影機嗎? 經過這幾天的努力終於修好了!!

前情提要XD
2018-12-08 CWT50 第一日, 修理投影機
上次修理是去年12月,換掉一顆LCoS後發現另一顆也是壞的!心灰意冷就放置了XD
前陣子才終於又買了一個新的LCoS來換.

IMG_2355s

IMG_2359s

IMG_2360s
太久沒拆了,有點生疏了~

IMG_2363s

IMG_2364s

IMG_2365s

IMG_2366s

IMG_2367s
買來的沒有防塵蓋,所以要把原本的拆下來裝到新的上面

IMG_2372s
有一個螺牙被小宗宗鎖壞了,所以換了一個長一點的螺絲替換原本的.

IMG_2374s

IMG_2376s

IMG_2378s
把原本一條一條的綠色LCoS換掉畫面終於正常了,但是三基色校正是一整個惡夢的開始!!

IMG_2379s
後來紅色跟藍色終於校正得差不多,剩綠色的. 結果意外發現上面的蓋子可以打開!!

IMG_2381s

IMG_2382s
這樣就可以開機時線上校正了.不然每次校正都要拆裝鏡頭組,超級麻煩!!

IMG_2399s

IMG_2400s

IMG_2401s
但是發現左上可以校正到定位,但是右邊就是會往下偏,而且已經調到緊繃還是不行.

IMG_2395s

IMG_2396s
試了好幾天都不行.

IMG_2397s

IMG_2398s

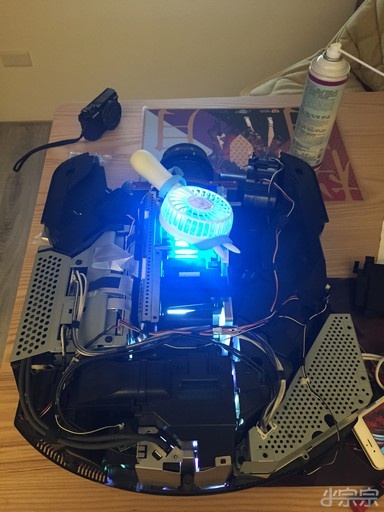

然後發現蓋子不蓋上LCos會過熱,所以要放一支電風扇去吹才行.

IMG_2414s

IMG_2415s
結果硬調把散熱片調到脫落XD 還好本體沒事. 清掉原本的散熱膏後重上散熱膏再用三秒膠點一下邊邊的地方

IMG_2413s

IMG_2416s
後來想到一個方法,把LCoS的螺絲孔擴孔,這樣就可以調整範圍會更大
但是家裡的手動鑽鑽不動.只好訂了個雕刻機來磨,等到貨~

IMG_2460s
每次拆裝都要大費周章的把鏡頭組還有電路板依序拆開.超麻煩!

IMG_2461s
開磨!

IMG_2462s
結果第一次磨太少,又拆了一次再磨一次.

IMG_2464s

IMG_2465s

IMG_2466s

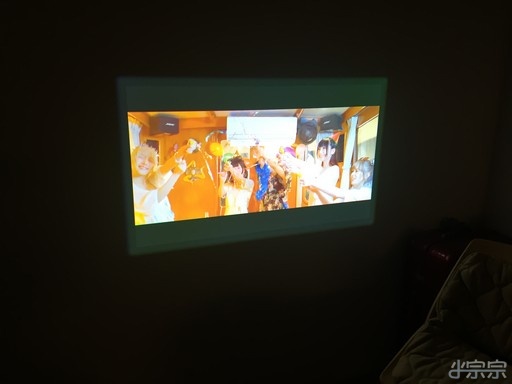

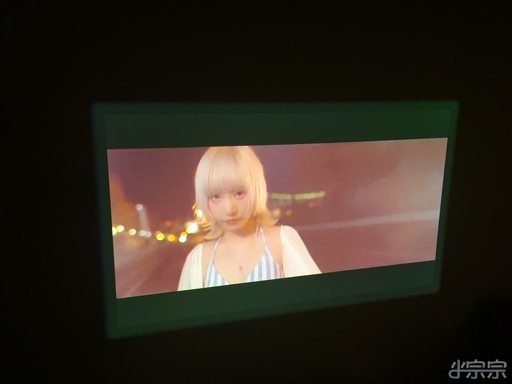

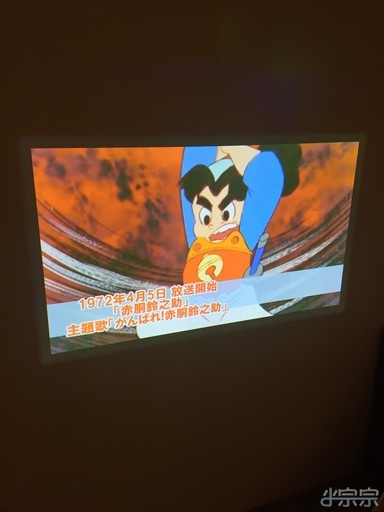

終於調成白色了,感動得痛哭流涕!

IMG_2470s

21_01

21_02

21_03

21_06
放個CY8ER測試一下~~

21_04

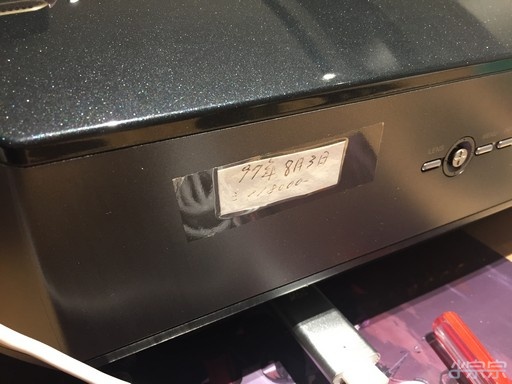

2008年購入! 再戰十年!

21_05

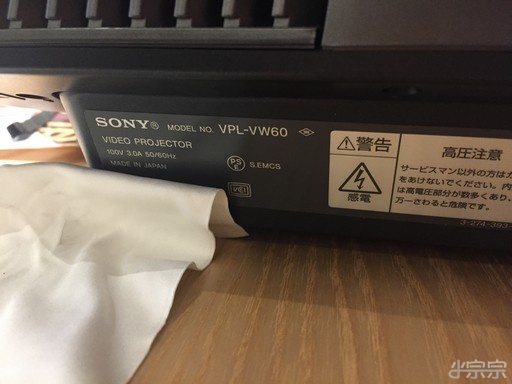

MIJ也是會壞的啊(廢話XD

IMG_2472s

IMG_2473s

IMG_2475s
裝回去啦~ 沒有多螺絲,讚!

IMG_2477s

IMG_2479s
仔細看還是有一點點沒對到,但已經可以接受了!

最後好險全部只有兩個LCos壞掉,零件大概NT$4,000修復.但是工時超長.
