2019-04-28 圖書館Go, 泡泡機改造

2019/04/28 星期日 By 小宗宗

昨天看了汽機車零件展,今天來圖書館翻翻機車的書

28_01
全境封鎖廣告打很大!

28_02
左邊那本是民國六十八年出的,超老~
不過徐氏基金會出版的很多書都不錯,解說蠻詳細的,缺點就是有點老.

28_03

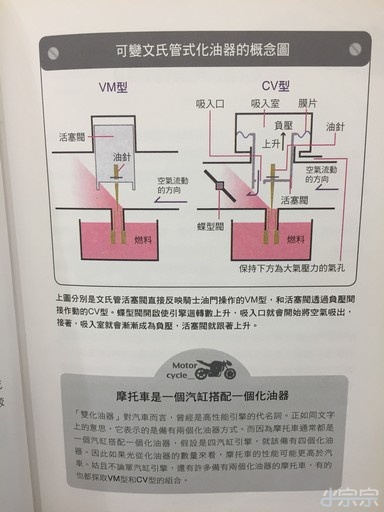

文氏管,第一次聽過~
沒想到化油器的構造蠻簡單的說

28_04

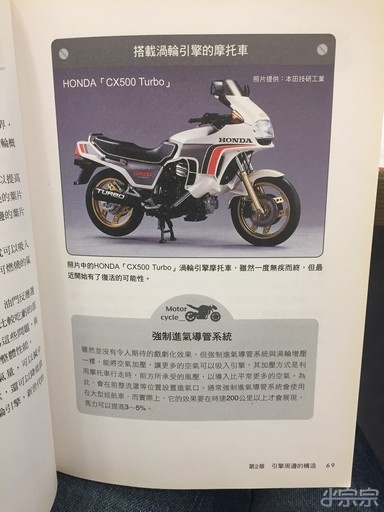

渦輪!

右邊那本寫得不錯,超多人借過的


28_05
去光華意外買到了mp3解碼IC,可以插MicroSD卡就可以播裡面的歌.
晚上就來改造一下啦~

IMG_5611
原本的歌很神祕

IMG_5643
把小李飛刀裝進去放XD 聲音還蠻大的!

IMG_2481s
裡面構造很簡單.

IMG_2483s

IMG_2487s
電路板是負責聲音的部分.是很神祕的音效.

IMG_2488s
鋼珠是防止傾倒時漏水,但應該沒辦法100%防漏

IMG_2510s

IMG_2514s
今華電子買的DFR0299 mp3播放模組NT$250
感覺應該是用大陸杰理的IC,不過找不到該IC的資訊,只能找到DFR0299的模組說明書,但也夠用了.

IMG_2516s

IMG_2517s
先用麵包板搭AMS1117-5做點測試.

IMG_2519s
OK才合到機器上,不過馬上遇到問題.
合到泡泡機上會發現啟動時只有啵啵啵的聲音,無法成功發動.

IMG_2520s

IMG_2521s
推測可能是三顆電池電壓不夠,所以用DC booster(右邊那片)升壓到5V

IMG_2523s
結果還是不行啊~~~

IMG_2525s
後來拿一個馬達把電路通通放到麵包板上模擬. 發現應該是馬達雜訊太大,所以干擾了mp3模組運作.
把馬達改到Booster前端直接吃電池,然後把mp3模組放到DC booster後就可以了!

IMG_2528s

28_06
全部塞進去後,把線重新配過測試OK
剩下機構部分明天再說
