今天下課回家又是加班趕工,好忙啊
之前LED驅動器冒煙燒毀,之前小宗宗爸又做了一組新的,不過我們一直困擾著要怎麼把8組LED燈共16條線用穩定的端子接出來,最後小宗宗爸決定用ATX的電源接頭來搞,不過困難的端子焊接就交給小宗宗處理啦~
蠻像一回事的XD

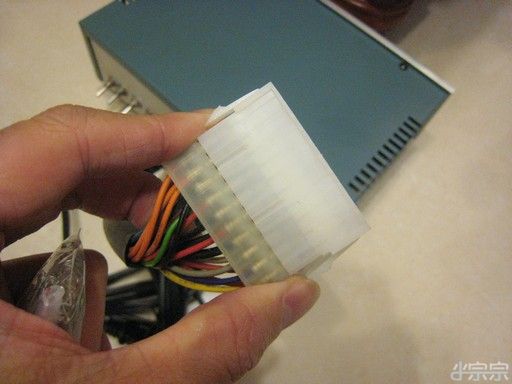

ATX接頭~
王老吉還有出潤喉糖耶XD

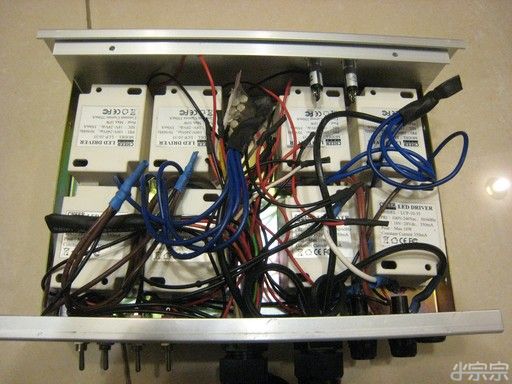

這盒子裡的線路小宗宗爸已經弄好了,不過都沒標記,小宗宗得找出每個開關,電線的連接方式,不然亂接應該會立刻爆炸XD
因為LED燈在魚缸上裝好拆不太下來,所以得魚缸旁邊在這狹小的空間作業
這邊也要標一下哪個燈是哪條線~不然開關會不知道開到哪個燈
電工必備的剝線鉗,咖咖咖就把線剝完了
終於進入主題了~ ATX端子焊接.因為沒有專用壓接鉗,所以完全靠手工焊接+尖嘴鉗壓接,16條搞了一小時多~
這兩個110V指示燈是後來加的,所以要拆線重焊,又搞掉不少時間. 最扯的是雖然看起來一個綠色一個黃色,但是通電亮起來卻是兩個都是黃的,變成兩個燈都一樣顏色,超爛的~
然後忙中有錯,右邊那八條線竟然正負插反,小宗宗又沒有退pin器,只好拿兩根大頭針戳阿戳的把8條線戳出來.
不過所幸最後還是順利完成了.接下來就是燒機測試啦~ 結果兩天耶誕假期就在忙亂中度過了~ :u_011_user:
