2013-10-18 修理MacBook電源,換主機板電容



今天又去光華一趟

18_01

18_02

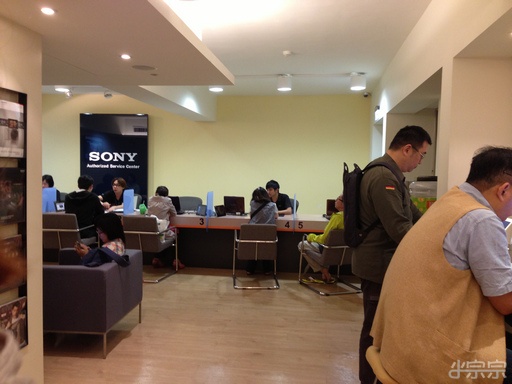

VAIO修好啦~果然是主機板壞了.今天維修中心人多多,等了一陣子才輪到,測試開機OK後就簽名領回啦

18_03
一直很好奇這產品賣得好不好

回家開工修東西

IMG_2843s

IMG_2845s

IMG_2847s
先從難的開始,修理MacBook的電源,因為這種電源外殼都是用超音波黏死的,所以要用暴力拆它,硬是用鉗子炸開它

IMG_2850s

IMG_2853s
裡面設計相當精緻,幾乎所有空間都用到了

IMG_2860s
解焊,手摸一摸大概就可以知道是線的頭端因為長期扭動造成內部線蕊斷裂

IMG_2862s

IMG_2863s
精準刀工切開檢查

IMG_2865s

IMG_2867s
果然斷線,而且連中央的線蕊都斷光了,難怪無電輸出

IMG_2870s
切掉有問題的那段線進行重製

IMG_2871s
清除殘餘焊錫

IMG_2872s

IMG_2873s

IMG_2875s

IMG_2876s
重製

IMG_2878s
用三秒膠黏跟夾具黏回原本的頭

IMG_2881s

IMG_2882s
焊回電路板

IMG_2884s

IMG_2885s
測試OK

IMG_2886s
黏回外殼收工, Nice and Clean

IMG_2887s
關鍵零件,各式尺寸的熱縮套.

以前修過兩三次類似的斷線,算是很常遇到的故障,近幾年已經很少遇到類似case了,因為最近的NB大多數在電源還沒壞掉前NB本體就先壞了.是技術倒退還是商人的陰謀?這台MacBook目前已經用6年了,除了硬碟壞過一次外沒什大問題.
這次只是練技術而已,因為已經有買新品替換了,太久不練會生疏XD

IMG_2888s

IMG_2889s
接著是簡單的,換主機板電容

IMG_2892s
新的是三洋的WG Low ESR電容,改用更高規格的1500uF 16V原本是6.3V的,壽命可更耐久一點

IMG_2896s
微凸的Nippon Chemi-Con KGZ Low ESR電容,壽命只有2000小時

IMG_2898s

IMG_2900s
只換兩顆

IMG_2901s
旁邊的是Rubycon的
