2014-01-16 小專題進行中



之前月初提的小專題持續進行中

16_01
特地去光華商場買了麵包板跟線,半透明麵包板好屌,然後那把線60條NT$480,比麵包板還貴~但是不用自己剝線,隨插即用,方便很多

16_02

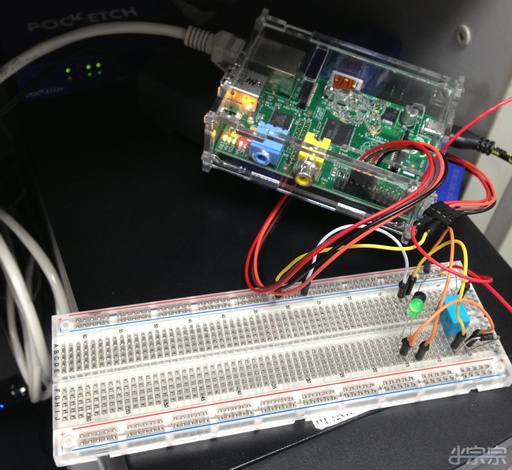

把電路圖上用麵包板測試一下,PHP程式意外的有點問題,但是command line下指令是OK的,電路測試也OK,如預期的會透過GPIO控制繼電器動作.

再來就是硬體製作跟PHP軟體確認啦~

話說前陣子之前買的1TB外接硬碟常常會抓不到.懷疑是外接盒故障,所以就買了一個純外接盒替換.

IMG_5359s

IMG_5363s

IMG_5375s
凡達克 2.5吋鋁合金 硬碟外接盒(NST-200S3-BK) NT$529

IMG_5383s
USB 3.0的,不過他的硬碟端用的是USB A頭,跟一般的有點不同.而且附的線有夠長.因為小宗宗有用延長線,再加上這段這麼長的線反而會抓不到,所以要去光華買過短的USB 3.0線

IMG_5384s

IMG_5387s

IMG_5394s
用的晶片是祥碩的ASM1053

IMG_5396s

IMG_5398s

IMG_5400s
原本的Seagate原廠外接盒,拆! 原本用的是ASM1051,應該是前一代的晶片

IMG_5402s

IMG_5404s
因為這顆是老的1TB硬碟,厚度是15mm的所以市售的外接盒幾乎都沒有支援,所以變成外盒蓋不起來. 算了,花個五百多讓一顆1TB的硬碟起死回生還算划算吧,只是沒有外殼醜了點罷了.
