2015-01-04 過電壓保護電路完成



今天花了大半天把OVP (Overvoltage Protection) 過電壓保護電路做好了~

04_05
很多稀奇古怪的零件與工具~

04_01
實驗用的電阻板,有百百款不同的電阻值供實驗時使用

04_02
結果不小心電流算錯,弄燒了一個電阻~

04_03

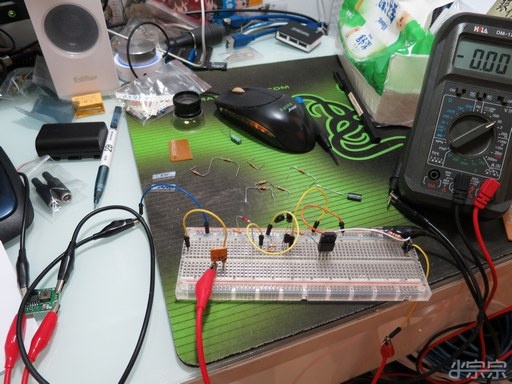

不過後來就蠻順利了

04_04

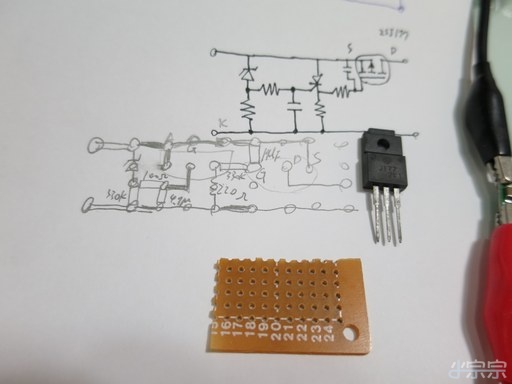

測試完畢,畫好電路圖跟layout,準備焊零件啦~電路板大概就像圖中那樣小.

04_06

04_07
這次使用不少SMD的零件,所以電路板小很多~

04_08
MOS有點大,很奇妙的是這顆2SJ177的PMOS是20A的,原本挑的4A的因為沒貨所以才改買這顆,沒想到電流比較大的20A比原本的4A款還便宜.應該是原本用的那款比較冷門不通用,所以才會比較貴吧?

04_09
完工~

04_10
把原本的副廠電池清空

04_11

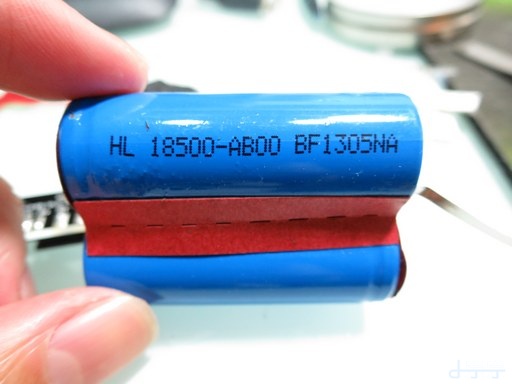

裡面是用兩顆18500組成的

04_12
裡面還有一片電路板

04_13
先標記一下出線孔,之後要從這邊鑽洞出線.假電池快做好了~

04_14

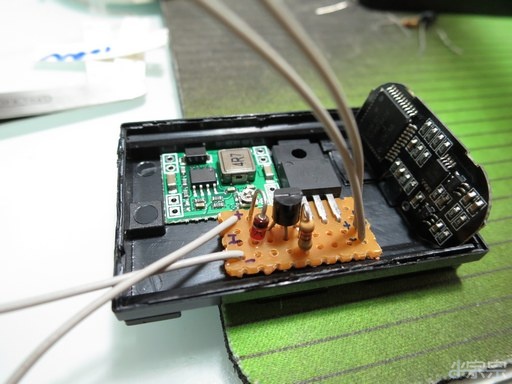

DC-DC跟OVP電路,之後大概會這樣擺放.

做完發現天都黑了,午餐都沒吃,只好出去吃個晚餐~

04_15

04_16

04_17
然後買到了一個防震袋可以拿來裝新的12mm鏡頭.讚~

04_18

04_19
今天還更新了從來沒更新過的相機韌體,瞬間從1.1.3跳到1.1.6,大躍進!
