2015-01-16 品色RW-221無線快門線到貨



月初訂的相機無線快門線到貨啦~
之前有花不到NT$100元買了個紅外線遙控器,不過因為是紅外線的關係,有死角,只要被鏡頭擋住就完全收不到. 所以後來又買了無線電的無線快門線.

IMG_3217s

IMG_3218s

IMG_3219s

IMG_3221s
品色RW-221無線快門線網購NT$648含運,盒子蠻大的.
這款跟小宗宗之前壞掉的無線快門線不一樣,這款走的是2.4GHz的高頻無線電,舊的是433MHz,頻率比較低,所以發射器的天線要拉出來,舊的頻段也比較容易受到干擾.

IMG_3224s
連到相機的連接線是另外放在一個盒子,號稱換相機只要重買這條線就可以繼續沿用(但是網路上好像沒有單賣這條線)

IMG_3229s

IMG_3232s
發射器,因為使用兩顆4號電池,所以體積略大,不過握感比較好,不用拉天線感覺方便很多,舊款的天線要拉出來,天線感覺很容易碰壞

IMG_3234s
接收機本體,上面除了電源按鈕外,還有一個快門按紐,所以也可以當作有線快門使用(不裝電池也可以動作喔)

IMG_3240s

IMG_3244s
舊款用的電池比較小,新款用兩個4號電池,所以體積大很多. (舊的丟太快,不然可以放旁邊比較一下)

IMG_3246s
打開電池艙有乾燥劑

IMG_3256s

IMG_3258s
跟舊的一樣使用指撥開關調整頻道,這樣如果有很多人用同款無線快門線可以改用別的頻道防止相機會自己拍的靈異現象發生XD (互相干擾)

IMG_3261s

IMG_3265s

IMG_3268s
盒子裡面就只有一條線, 2.5轉C3接頭. C3是Canon部分機種使用的快門線接頭

IMG_3271s

IMG_1296s
組合起來的樣子,接收機本體可以鎖在熱靴上,不鎖吊在旁邊也沒關係,因為有時候要裝閃燈之類的東西會用到熱靴~

IMG_1297s
模式很多,有單張拍,間隔一秒連拍(按住),連拍(相機轉連拍模式按住),B快門(按一次開快門,再按一次關快門),延時(按下後大概4秒才拍,方便你藏好發射器?)

再來是拆機

IMG_1300s

IMG_1301s

IMG_1303s

IMG_1305s

IMG_1308s
發射器本體,裡面就一個16MHz石英震盪器,一顆AMICCOM A7105
Wireless RF 2.4GHz Transceiver IC
搭配一顆MCU,可以提供最高500kbps的傳輸速率. 2.4GHz的好處是可以用PCB天線

IMG_1309s

IMG_1311s

IMG_1314s
接收機跟發射機差不多,也是A7105搭配一顆MCU,不過MCU沒有打mark不知道是用哪家的~

IMG_1317s
電池旁邊都有一顆47uF的鉭質電容,應該是抽電時可以穩定電壓.

16_01

16_02

16_03

16_04

16_05

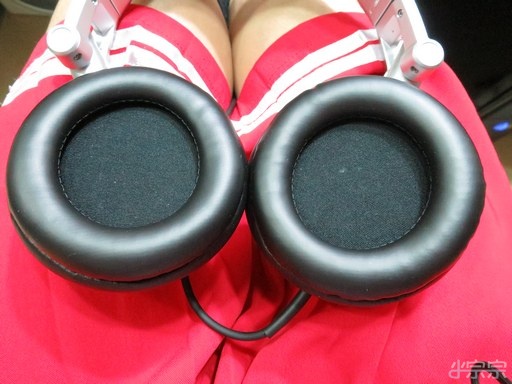

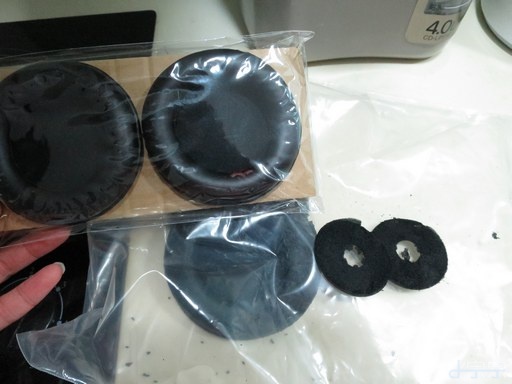

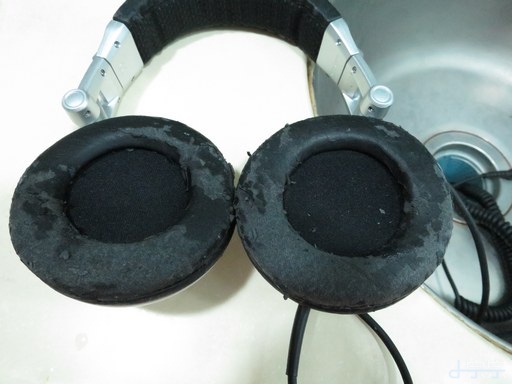

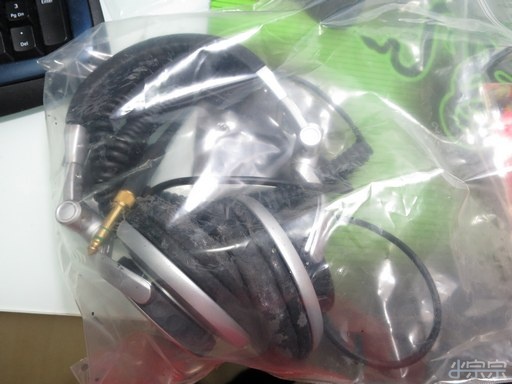

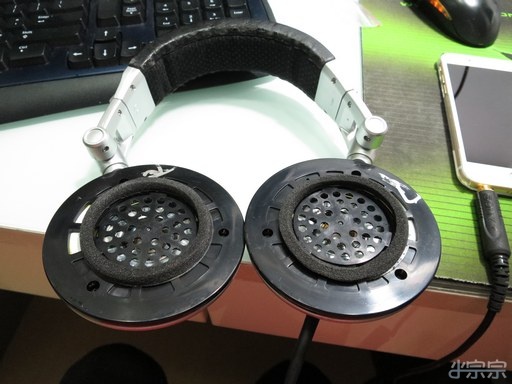

今天還把之前的SONY V700DJ耳機換上新的耳罩,馬上又煥然一新啦~ SONY的低頻好棒的說.
