2015-02-17 修理日光燈(完)

今天去光華買了零件回來修理日光燈~

明天除夕,所以下班又去洗車又去西門美華泰又去光華買零件,超拚!

17_01

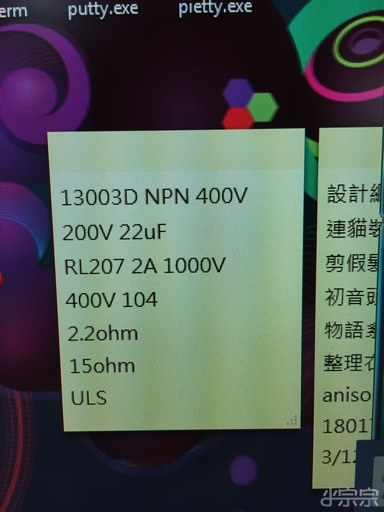

大概要買這些,日光燈座會壞掉的大概就是這些零件~

17_02

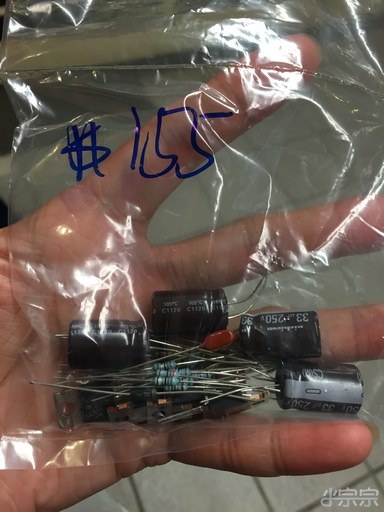

一次買足兩份.

17_03

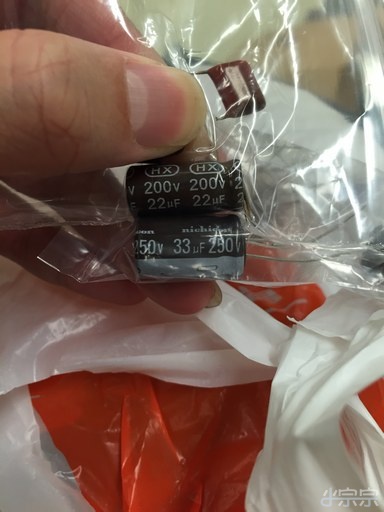

大陸的電容(上面HX那顆)跟下面的日系電容比較,日系電容耐壓比較高,容量也比較大,但是尺寸幾乎跟大陸的一樣.應該是大陸的那款很便宜. 日系的一顆NT$10元,一組燈會用兩顆~

IMG_2231s

IMG_2232s

IMG_2233s
第一組的整流子爆炸

IMG_2235s
高壓濾波電容也是炸掉

IMG_2237s
背面電路板走線燒毀,懷疑是接到220V的電.

IMG_2259s
工具備妥

IMG_2260s

IMG_2262s

IMG_2263s

IMG_2265s
把前面的濾波電容跟整流子換掉. PCB跳線

IMG_2266s

IMG_2269s

IMG_2270s

IMG_2271s
做一個電源線~

IMG_2272s
上電測試會亮,第一組搞定~

IMG_2274s

IMG_2277s
順便升級了一下後面的兩顆NPN電晶體.把13003換成電流耐比較大的13005

IMG_2284s
第二組燈是接在電晶體的電阻燒毀.

IMG_2285s
解焊測試電晶體發現被打穿,跟之前修過的一組日光燈一樣

IMG_2289s

IMG_2286s

IMG_2291s
換上新的電晶體,還有前端的濾波電容
注意那個電容插的位置PCB標示的是二極體!! PCB上的標示跟實際插件位置根本不同~

IMG_2297s
上電測試亮燈,打完收工!

IMG_2300s
燒機測試一下~

這次撿到的是大陸製造的,裡面用料相當糟糕,之前修的是台灣的,裡面整個用料就高級許多.果然一分錢一分貨啊~
