2016-09-11 修理頭戴式顯示器 (SONY HMZ-T1)



最近被委託修理一個SONY的HMZ-T1 3D 頭戴式顯示器

症狀是偶爾開機會失靈,機器上會閃紅燈,檢查說明書上寫閃紅燈是機器故障… 小宗宗當然知道是機器故障XD 但不知道哪邊故障,只好拆了.

先說結論,無法修復. 問題出在頭戴式顯示器的電路板有問題,電壓有時無法正常輸出.
但因為電路板太小無法查線,IC也太小顆,大多沒有型號.所以無法確認故障元件.

IMG_6504s

IMG_6506s
這機器有點複雜,所以分好幾天拆. 這台是處理器~

IMG_6507s
大散熱片下的是SoC主晶片,不過散熱片好像黏死了拆不下來. 不過他也沒壞,所以就不用管他了

IMG_6509s
ADSP-21488 音效處理晶片

IMG_6511s
STDP4028 DisplayPort transmitter
2011年就已經用DisplayPort Sony果然走在時代尖端.

IMG_6503s
不過它連接到頭戴顯示器的接頭並不是標準DP頭,只是很像而已(右下那個接頭)

IMG_6516s
電源板,只有單一5V輸出而已. 所以應該不會有問題. 不然應該連開機都無法開

IMG_6517s

IMG_6518s

IMG_6522s
確認一下各電壓是否正常. 為何小宗宗知道各電壓輸出多少?
因為電路板上有寫XD

IMG_6529s
背面有NAND Flash,給SoC用的

IMG_6530s
目測覺得它是Console輸出.

IMG_6531s

IMG_6532s

IMG_6534s
後來去光華買線來做

IMG_6533s
接到電腦看果然沒錯. 吐了很多開機訊息. 不過有用的資料不多Y_Y

IMG_6535s
一些噴電路板的東西~

IMG_6536s

IMG_6537s
然後DDR那個1.8V被小宗宗不知道怎麼回事弄壞了XXD 完全沒電壓輸出.
完全無法開機. 檢查發現應該是IC壞了. 手上沒有這顆IC的料

IMG_6583s

IMG_6584s
沒關係,把它吹掉

IMG_6611s
外掛一顆可調電源IC, 一個很像人體手術的概念XD

IMG_6613s

IMG_6612s
先調好輸出電壓

IMG_6614s
然後把輸出接回原來電路板上

IMG_6615s
復活! 希望不要再節外生枝XD

IMG_6622s

IMG_6623s
處理器看似沒問題,換拆頭戴式顯示器

IMG_6625s

IMG_6631s
裡面電路板好小

IMG_6632s
軟排線接到旁邊的按鈕,還有MCU

IMG_6636s
耳機線,超細,用手拔應該會斷線

IMG_6637s
影像處理果然是用FPGA

IMG_6638s
STDP4020 DisplayPort receiver
有發就有收

IMG_6639s
MCU,應該是接收按鈕的吧

IMG_6643s
電路板全貌

IMG_6647s

IMG_6650s

IMG_6652s
測了幾個點電壓都不一樣,IC太小看不太出來哪顆是電源IC

IMG_6658s
測試一下,其實用Youtube選3D影片開全螢幕也可以用

IMG_6667s

IMG_6666s
補焊一下接頭

IMG_6663s
把外掛的IC故定好

IMG_6673s
測試後還是有偶爾不能開機的狀況,但沒法找到原因,最後還是裝箱結束這次維修~

11_01

11_02

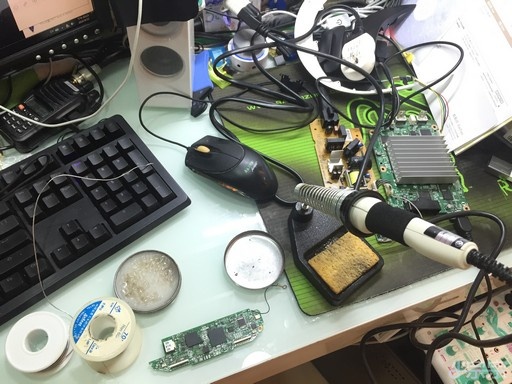

拍一下亂七八糟的桌面XD
