過年前來把家裡一台很古老的時鐘收音機拿出來修理一下
可能有人不知道那是什麼, 就是那種美國電影會看到放在床頭插電的那種時鐘.
廠牌是STEWART 型號是ST-245A 推測應該是1990年五月出廠的, 至今34年, 以前的東西真的都比較耐用~
eBay上還可以找得到還有賣家有在賣!
故障問題點是插電後會顯示時鐘, 但是時鐘不會走. 猜測是外掛的32.768kHz石英振盪器故障.
1990年代的電子產品幾乎都是手焊的, 和現在的綠色FR4多層電路板完全不同.
結果IC旁邊完全沒有石英振盪器. 所以原本的猜測是錯誤的.

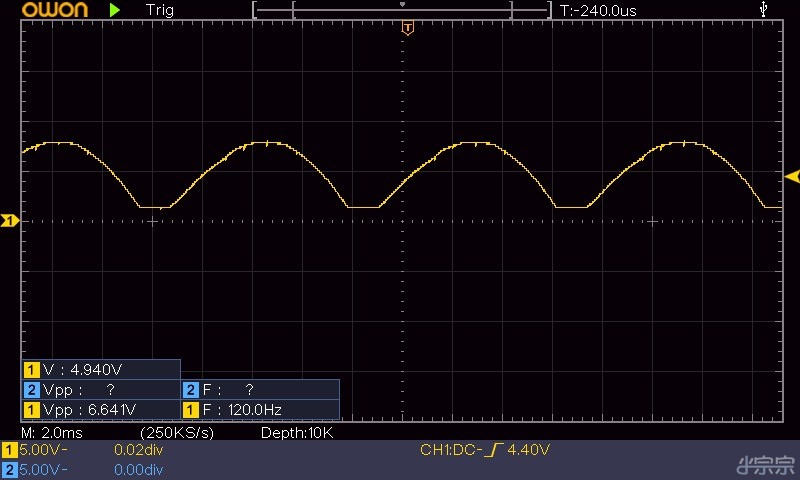

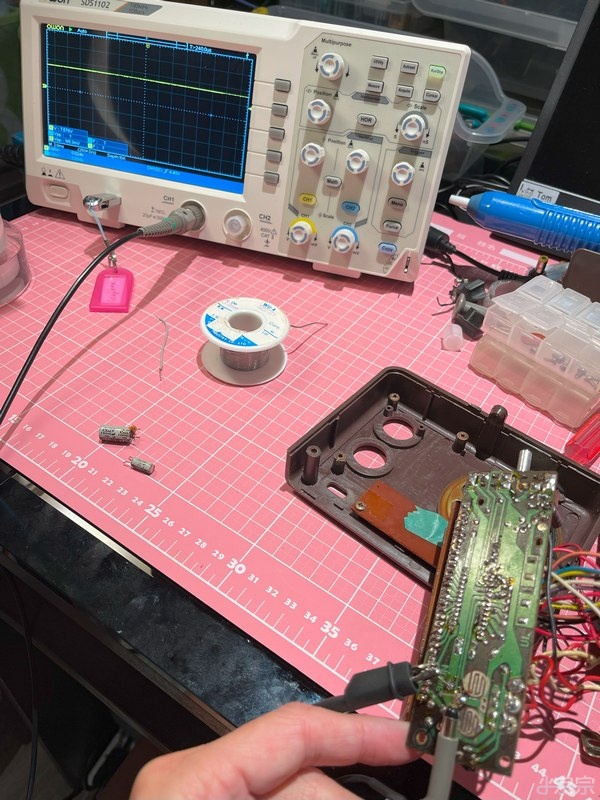

示波器勾了一下發現變壓器降壓經過全波整流後直流不太直流, 漣波電壓誇張的大, 應該是濾波電容故障了.
掐指一算(並沒有XD) 這顆1000uF 10V的就是濾波電容, 負責把全波整流後的電壓濾波成直流.
家裡沒有1000uF 10V的電容備用料, 只好拿一顆主機板用的1500uF 16V高級三洋Low ESR的電容替換. 旁邊也有一個電容也順便換成日系盾牌電容.

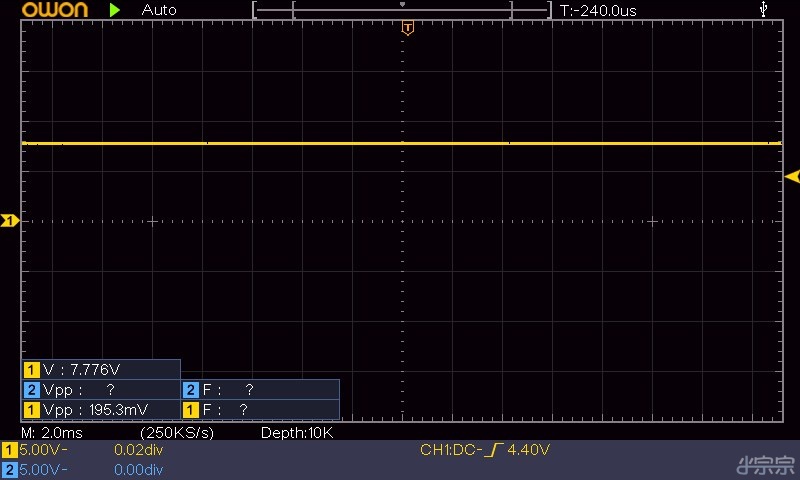

這個漂亮的直線才是直流啊

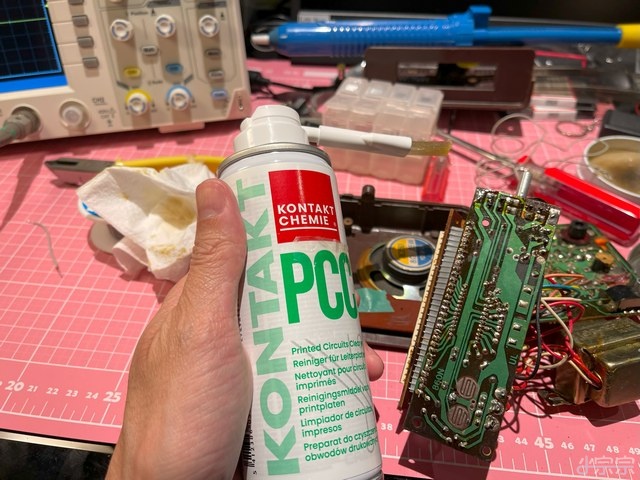

最後用PCC清潔一下電路板
修好啦~ 打完收工.
一定是因為服裝有加分, 一下就查到原因修好了.
又要過年了, 時間過好快~
