今天利用空閒時間改造了前幾天到貨的PIC燒錄/模擬器

今天抽空利用時間把前幾天到貨的偽ICD2給改造了一下.因為這盜版cost down很大,少了USB電源的穩壓電路,沒關係,少了什麼小宗宗自己加回去.利用了報廢的電路板做了一個Switching的升壓電路把USB電壓升到5.3V左右,反正PIC最高可以支援5.5V輸入,所以算是偷懶的穩壓電路.電路板體積很小,效果也不錯.

20_01
上面是偽ICD2,下面是穩壓電路

20_02

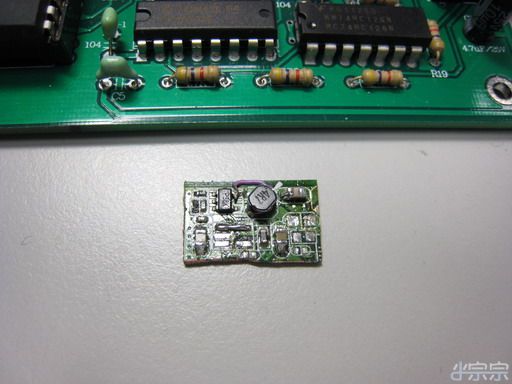

體積超小的.可以支援最大400mA的電流輸出,小宗宗先量過這ICD2最大負載時約100mA,所以沒問題.

20_03
這偽ICD2 Cost down嚴重,連原本保險絲位置都改用導線直接短路.小宗宗剛好用這兩個接點來串接做好的穩壓電路,這樣就不用割PCB板上的線了.

晚上弄完這電路後就去重慶南路買書,要玩PIC應該還是要買一本屬於自己的書才對.小宗宗看了好幾家書店很多本書,最後選了這本.

20_04
這本大部分都是以專題實習為主,所以有很多程式碼可以參考. 感覺還蠻實用的說.
