2010-05-29 修理烘碗機,交響情人夢後篇



身為一個專業的電機人能修好烘碗機正常的 :u_014_user:

今天早上起來就看到小宗宗爸把整個烘碗機給拆了. 這台烘碗機是有微電腦的,按下去按鈕後會在許多不同的時間裡交替選擇. 目前狀況是按下去沒反應~

因為小宗宗爸中午要去喝喜酒,所以就把它交給小宗宗啦~小宗宗先拿到電路板檢查一下,分析一下大概的狀態.感覺電路很簡單,110V進來後變壓成22V再轉成5V給微電腦用.
IMG_3079s
隨便畫畫

微電腦接4個LED,兩個輸入的按鈕,兩個控制繼電器的輸出,所以計時器應該是靠微電腦(義隆電的)的程式去控制的,有外掛一個陶瓷式震盪器可增加計時的準確性.
IMG_3071s
電路板,右半和上半是110V的高壓.左下那邊是給微電腦用的5V區域.變壓器轉出來大約是22V橋整成DC,主要是給上面繼電器用的

結果中午分析完電路後,拿出烙鐵準備開始開工時,竟然發現烙鐵碰到海綿不會滋滋響了.整支手放上去也不熱了,慘~明明前陣子用還是好的說.沒想到就在這時間點壞掉,真是太巧了

剛好晚上要去看電影,所以只好先收著等晚上回來再說吧~

IMG_3077s
買了個陶瓷發熱體的高級烙鐵NT$240,舊的白色那支是小宗宗去NY前買來空運去NY的,在NY時幫小宗宗改過Wii的說,不是很常用,壽命實在有點短XD

IMG_3078s
還寫長壽的XD

IMG_3080s
這顆電容也快爆了,順便換一下.

IMG_3081s
舊的已經有點漏湯了. 新的改用更高耐壓的電容壽命會再長一點

換個震盪器試看看
IMG_3082s
結果竟然就會動了XD 連程式都不用重寫啦~
看來沒有示波器果然有些東西真的沒辦法測試.

IMG_3083s
原廠的是陶瓷震盪器,比較不準,壽命是不是比較短不確定

IMG_3084s
換上新的石英震盪器,應該可以再用好幾年^^

IMG_3089s
準備裝機測試,應該沒啥問題,因為裝機前測試時小宗宗有聽到喀喀喀的繼電器動作音

IMG_3091s
搞定~

IMG_3092s
這次沒用到的PIC燒錄器~

所有照片


今天晚上去看了交響情人夢最終樂章後篇
這次比較不一樣的是開演有德州儀器的DLP和BARCO的廣告,小宗宗推測應該是數位版的吧?
劇情延續了之前的前篇,其實小宗宗也有點忘記前篇在演啥了,不過Ren竟然還記得XD這集感覺比較充滿了人生的大道理,搞笑的地方變得比較少了些,不過千秋也終於開始認真的思考他與野田妹的關係了.
Ren說最後的結局和漫畫第一部一樣~至於結局是什麼,就請大家去電影院看吧^^

休得列傑曼那段請野田妹一起同台表演的部分真是超屌,搞得好像RPG遊戲發動結界攻擊一樣,畫面超華麗的XD

劇中還有用到一種很妙的Theremin樂器.

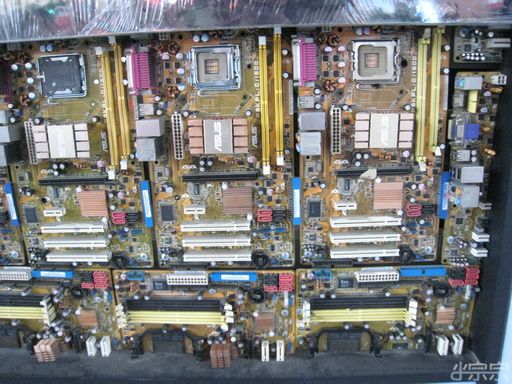

光華有一面主機板牆
