之前一位朋友的黑膠唱盤出了點問題,因為對方在美國的關係所以小宗宗遠端救援了一陣子,後來因為零件獲取不易.最後就趁朋友回台灣時順便帶給小宗宗看一下.
朋友蠻厲害的,非電機相關科系出身,但是一步一步自己學著焊電路,自己在美國已經把疑似有問題的三顆電晶體都換新了,超厲害.
(點擊看大圖)

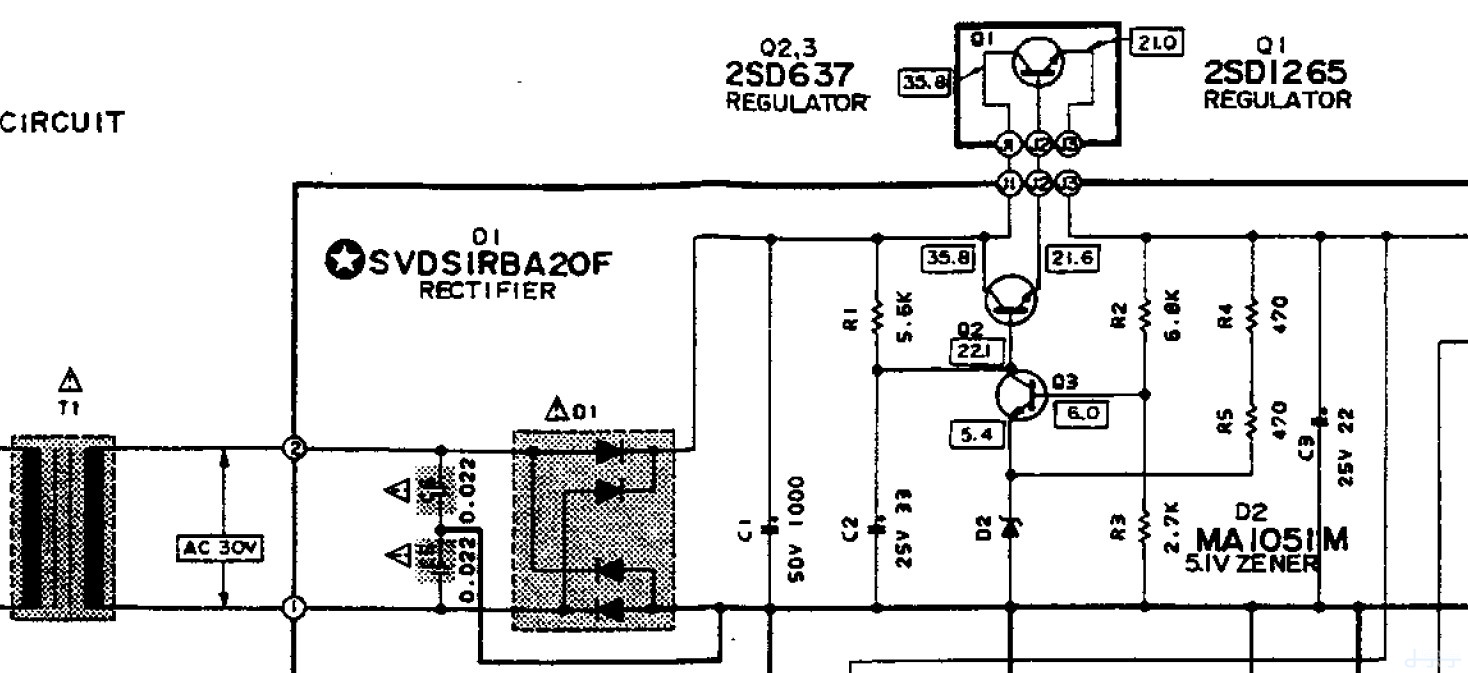

這次運氣不錯,網路上有完整電路圖,所以維修難度不高.
這電路是輸入30V,經過電晶體穩壓後輸出約22V的電壓. 朋友因為不小心後面短路到,所以造成Q1主要的穩壓電晶體遭擊穿. 輸出電壓變成30V.
還好發現得早,沒有造成其他元件燒毀. 小宗宗請朋友去網路上買了疑似有問題的Q1,Q2,Q3這幾款零件.換完後發現輸出電壓是0V,所以懷疑是Zener二極體擊穿. 但美國叫零件不像台灣這麼方便快速,所以後來就交到小宗宗這邊來幫忙看了.
因為整台太重了,所以只有把有問題的電路板帶過來~ 裝在7506耳機的盒子剛剛好
驅動馬達,感覺很像鋼鐵人的心臟!
先拍一下電路板的細部照片
右邊藍色是校正Pitch的
右下有個break的半固定可變電阻是調整電子煞車強度. 就是按下Stop時多快讓唱盤停住
Q2 Q3 這是穩壓電路裡的兩顆電晶體
D3那邊有個5V測試點,是小宗宗懷疑的故障點
結果測試D3二極體果然被擊穿了.
主電晶體.
馬上來解焊
順便解焊Q1,Q2,Q3測試一下hfe值看有沒有壞掉. 一切正常
朋友自己換零件,焊得還不錯.
咻一下就把D3換新以及把原本三顆電晶體焊回去了. 測試輸出電壓22.3V,一切正常~ 打完收工.
那個Zener二極體NT$3元,不過小宗宗人工很貴的XD
接著順便把照明燈改成LED,原本燈泡的相當不耐用. 直接剪掉換3mm的白光LED
改LED需要加裝限流電組,所以串三顆300歐姆1/2W的電阻. 為何不直接用1顆900歐姆的電阻?
因為單顆900歐姆的電阻消耗功率很高,電阻會非常燙.用三顆去串聯可以分散熱度,比較不會燙,壽命也會延長一點.
上電測試OK
記得要把原來串聯在開關上的電阻斷路.不然LED燈永遠都會亮
另一組朋友自己原本打算換新燈泡,結果出了點差錯,造成短路.是造成穩壓電晶體遭擊穿的元凶.
原本的線已經沒救了,所以小宗宗直接換上新線
結果原本的燈底座跟燈泡黏超緊,只好拿去膠水去洗才弄開. 但另一組完全沒這問題,不知道哪邊才是正常的
一樣加上300歐姆x3的電阻,並斷開原本電阻就完成LED的改造啦
因為30V->22V 電晶體會很燙. 所以原本正常運作時是裝在唱盤金屬底座散熱.
不過因為底座沒帶來,只好先黏在自己的散熱片上,以免測試時意外過熱燒毀.
最後燒機30分鐘測試~ 測完裝箱.
打完收工~ Nice and Clean :u_009_user:
