2017-11-08 SJ4000改MEMS麥克風



昨天拿到的MEMS麥克風,今天忍不住馬上就來改一下SJ4000 ~


先說一下,這個改造用到的焊接技能要點到很滿才能順利成功. 然後小宗宗沒有在幫人改,請不用留言詢問小宗宗有沒有幫人改了.不過有問題可以留言是OK的.


IMG_3208s
有用SJ4000的應該都會發現原本的SJ4000麥克風收音很糟糕,所以網路上有不少改外接麥克風的教學文章.
不過改MEMS的麥克風應該就很少看到了,所以小宗宗這次來挑戰一下.

IMG_3210s

IMG_3211s
小宗宗的是SJ4000兩吋LCD版的. 背面撬開背板後要小心左邊有兩個螺絲要放掉

IMG_3212s

IMG_3213s

IMG_3214s
LCD面板要小心拆掉

IMG_3215s
NT96650的IC,另有一款是稍微強一點的NT96655,印象中是用在給Wi-Fi的版本

IMG_3216s
拆完長這樣,網路上很多拆機文章,就不特別說了

IMG_3225s
接著來講MEMS不一樣的地方.
小宗宗選的是TDK的INMP510這顆類比麥克風,MEMS麥克風跟一般的ECM麥克風不一樣的地方是電源是有另外一條線獨立給電的.

ECM麥克風是兩腳,MEMS通常是三腳.所以要對原本電路板改造一下才能用.
背後的原理就不多說了,反正經過小宗宗查了一下電路板的走線後,改造方法如下

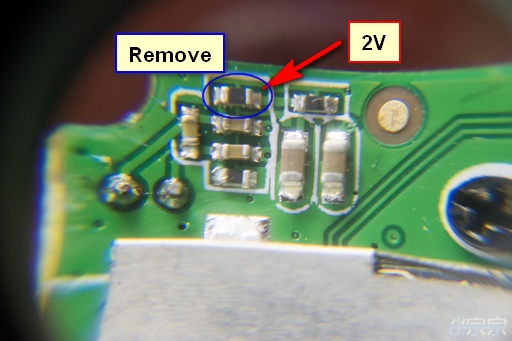

08_01
要解焊背面藍色框框那個1k歐姆電阻,然後從右邊那個接腳接出2V電源給MEMS麥克風,另外兩腳接去原本的ECM麥克風

IMG_3226s
原本想裝在側邊的,但後來覺得直接放在正面好像更好.側邊有個小孔是原本麥克風的收音孔.
所以收音這麼差不是沒有原因的啊~

IMG_3227s

IMG_3229s
為何說焊接技能要點很高才能改.因為MEMS麥克風很小,大概3.35×2.5mm 沒錯,單位是mm所以要用OK線去焊接才行

IMG_3230s

IMG_3231s
原本的ECM麥克風是藏在殼內,然後收音開孔超小,所以收音才會這麼差~
解焊掉它,用不到了.

IMG_3232s
用OK線飛線焊上去. 最右邊是接MEMS麥克風的output

IMG_3233s

IMG_3234s
試著加一個10uF電容看看聲音有沒影響. 看電平值感覺沒變化,所以電容就不上了.

IMG_3235s

IMG_3236s
最後拉到正面來收音. 聽起來聲音亮麗很多. 原來的聲音好像在水裡錄音的感覺XD
不過還要再去field test才知道狀況.正面收音怕錄DJ表演會爆音.所以先改到這樣等測試OK再來改機殼
