2020-09-05 換Pioneer DDJ-SX2 Fader

今天開了個實況把Pioneer DDJ-SX2控制器拆開更換Channel Fader.

IMG_8005s

IMG_8008s
前幾天有先偷拆一下. 主要是為了要確認電動螺絲起子的套筒跟裡面旋鈕的螺帽是不是吻合的.

IMG_8009s

IMG_8011s

IMG_8012s
面板左右的這邊有雙面膠, 要小心撬開. 然後就會看到旋鈕的螺帽了.

確認螺帽可以用電動螺絲起子拆後, 今天晚上就正式開拆了. (規格是10mm的)

05_06

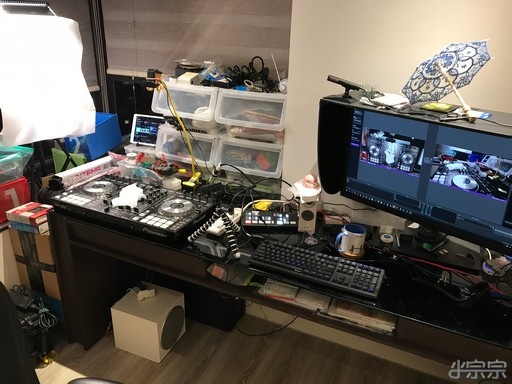

今天在房間實況, 還架了一個大燈+擴散片.
Webcam用了三台, 本來想接相機當近拍接頭, 不過因為有點難用, 所以就放棄了.
因為平常是用動圈的麥克風, 這種麥克風收音範圍很短, 在這種沒辦法手持的狀況下很難用. 然後本來想說偷懶用Webcam內建麥克風收音就好了. 結果試音發現效果奇差. 只好翻出好久沒用的AT9941出來接到Mixer. 聲音小了點但效果不錯.

IMG_8013s

05_03

05_04

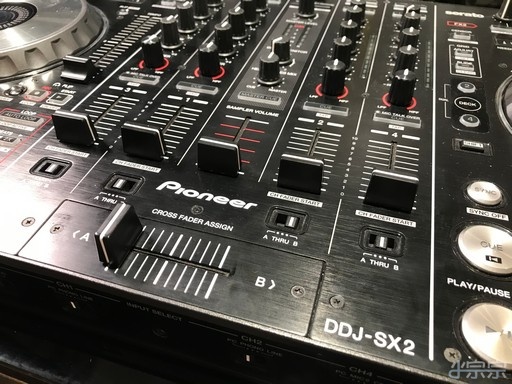

DDJ-SX2的CH Fader零件編號是418-S1MK2-725
淘寶買一個大概50人民幣左右.

IMG_8017s

IMG_8018s
有電動螺絲起子咻咻咻就把面板跟背板拆掉了. 超多螺絲! 用手轉應該要轉半小時吧.

IMG_8019s

IMG_8020s
前面板跟後面板也有螺絲記得要拆掉. 不然裡面電路板會拆不起來.

IMG_8023s

IMG_8029s

IMG_8036s

IMG_8037s

IMG_8038s

IMG_8039s

IMG_8040s

IMG_8041s

IMG_8042s

IMG_8043s

IMG_8044s
裡面不同子板有很多排線相互連接, 要很小心拆卸.

IMG_8030s

IMG_8048s
XLR的子板有特別的金屬板隔離, 推測是防止雜訊串入.
類比聲音電路設計需要考量蠻多的, 否則很容易會有雜訊串進去.

IMG_8049s
處理聲音的DSP晶片 NXP DSPB56724AG

IMG_8051s

IMG_8057s
電源部分, 使用的是台灣的Su’scon電容.
5V電源是先boost上去後再用LDO BA05T降壓回5V, 通常對電源比較敏感的電路才會這樣設計.

IMG_8052s
TI的TUSB3200AC USB Streaming Controller

IMG_8054s
TI的PCM1803A 24bit/96kHz A/D轉換, 應該是用在類比輸入轉成數位訊號.

IMG_8055s
JRC4580 放大器. 應該是用在類比輸出.

IMG_8068s\
電路板上會印很多相關的接點資訊, 相當用心.

IMG_8070s

IMG_8072s

IMG_8073s
如果有刷碟的話Cross Fader算是消耗品, 所以較高階的機器通常Cross Fader都會有獨立的蓋板方便使用者在不需要拆機的狀況下自行更換. 除了原廠Cross Fader外也會有改裝部品可供選用. 例如很有名的innoFADER

IMG_8076s

IMG_8077s
拆到這邊終於可以開始拆Fader的電路板了. 拆掉的螺絲已經一大盒.

IMG_8085s

IMG_8086s
電路板拆出.

IMG_8091s

IMG_8092s

IMG_8094s
解焊測試原本的Fader感覺好像沒有壞, 不過原本問題也並不是100%每次都會出現.

IMG_8096s
新的裡面是金色的!

IMG_8097s
除了批號不同外看起來都一樣

IMG_8100s
焊回裝上蓋板並點上螺絲膠.

IMG_8102s

IMG_8103s
修理一下破損的防塵蓋

IMG_8104s
然後發現CH4的螺絲膠根本沒點到螺絲XD

IMG_8107s

05_07

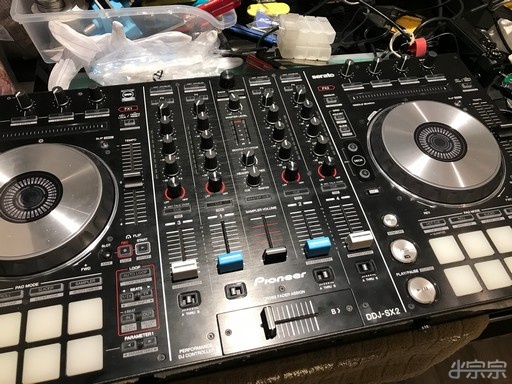

裸機測試XD

05_08
打完收工. 換了個新Fader的蓋子.
